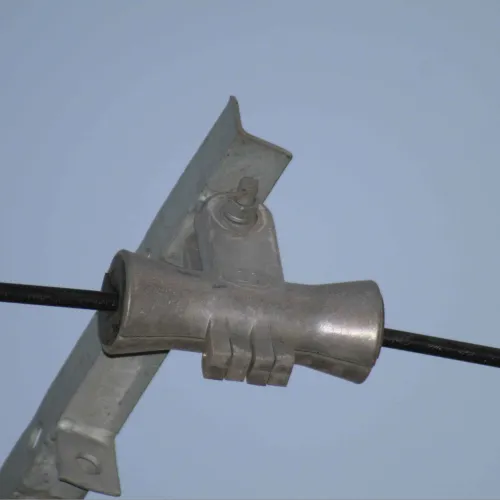

ADSSサスペンションクランプの紹介
架空光ファイバーケーブルシステムでは、ADSSサスペンションクランプ ADSS ケーブル (全誘電体自立型ケーブル) の安全で安定した敷設を確保する上で重要な役割を果たします。
ADSSケーブルクランプは、光ファイバーケーブルを電柱や鉄塔に支持・吊り下げる際に、ケーブルジャケットへの機械的ストレスを最小限に抑えるよう特別に設計されています。あらかじめ成形された吊り下げ構造により、クランプはケーブル表面に沿って圧力を均等に分散し、変形、振動疲労、長期的な損傷のリスクを軽減します。
従来のサスペンション ハードウェアと比較して、事前に形成された ADSS サスペンション クランプには次のようないくつかの利点があります。
ケーブル上の均一な応力分散
素早くツールなしで設置できます。
環境腐食に対する強い耐性。
ケーブルの振動と疲労を軽減
光ファイバー回線の耐用年数を延長します。
ヴィルン 電気 株式会社., 株式会社.は、プレフォームライン製品およびADSSケーブル継手の製造を専門としています。20年以上の業界経験と100カ国以上への輸出実績を誇る当社の製品は、世界中の送電線、通信ネットワーク、光ファイバーインフラプロジェクトで広く利用されています。
このガイドでは、ADSS サスペンション クランプの構造、材質、および取り付け手順について説明し、設置者が安全で標準的な取り付けを実行できるようにします。
ADSSサスペンションクランプのコンポーネント
1. ゴムクランプインサート
ゴム製クランプ インサートは、高品質のゴムと強化された中央構造を組み合わせて作られています。主な機能は次のとおりです。
耐オゾン性に優れています。
耐薬品性。
耐候性、耐老化性。
高温・低温でも安定した性能を発揮します。
圧縮変形が少なく、弾力性が高い。
このコンポーネントは、ADSS ケーブル ジャケットを機械的な損傷から保護します。
2. アルミクランプハウジング
アルミニウム クランプ ハウジングは、耐腐食性アルミニウム合金ダイカストを使用して製造されています。利点は次のとおりです。
優れた耐大気腐食性。
安定した化学的性質。
高い機械的強度。
屋外環境でも長寿命。
3. 内部成形装甲ロッド
装甲ロッドは、機械的特性が厳密に管理された高強度アルミニウム合金線で作られています。その機能は次のとおりです。
クランプとケーブル間の接触面積を増やします。
局所的な応力集中を軽減します。
ケーブルを摩耗から保護します。
耐振動性の向上。
4. 外側のプレフォームロッド
外側の成形ロッドには、内側のロッドと同じ高強度アルミニウム合金素材が使用されており、追加の機械的サポートと安定性を提供します。
ADSSサスペンションクランプの取り付け手順
ステップ1 – ケーブルの位置をマークする
薄いテープまたはマーカーを使用して、ADSS ケーブル上の吊り下げポイントの中心をマークします。
ステップ2 – インナーアーマーロッドサブセットの取り付け
あらかじめ成形したロッドを 2 ～ 3 本ずつ束ね、ロッドの中心マークをケーブルのマークに合わせます。
ロッドをケーブルの周りに3〜4回巻き付けます。
ステップ3 – 残りの装甲ロッドを取り付ける
すべての装甲ロッドのサブセットがインストールされるまでこのプロセスを繰り返し、中央のカラー マークが揃っていることを確認します。
ステップ4 – 手作業でラッピングを完了する
ロッドの両端を手だけで巻き付けます。
ケーブルジャケットを損傷しないように、ツールを使用しないでください。
ステップ5 – ゴムクランプインサートを取り付ける
あらかじめ成形したロッドの上にゴム製クランプインサートを置き、テープで一時的に固定します。
ステップ6 – 外側の成形ロッドを取り付ける
外側のロッドの中心マークをゴムインサートの中心に合わせます。
ロッドがゴム製クランプ表面の曲率に沿っていることを確認し、両側に 2 ～ 3 回巻き付けます。
ステップ7 – 残りの外側ロッドを取り付ける
残りのロッドをゴムインサートに沿って均等に取り付けます。
確保する：
交差棒なし
ロッド間の均等な間隔
ステップ8 – ラッピングを終える
ロッドの両端を手で自然に巻き付けます。
ツールを使用しないでください。
ステップ9 – アルミクランプハウジングの取り付け
アルミクランププレートを、吊り下げ耳を上に向けて外側のロッドの外側に配置します。
ステップ10 – ボルトとコッターピンを固定する
ナットを締め、コッターピンを取り付けて構造を固定します。
ステップ11 – Uシャックルを取り付ける
U シャックルをタワーまたはポールのハードウェアに固定します。
ステップ12 – 最終締め付け
ナットを締めてコッターピンをしっかりと取り付けます。
ステップ13 – インストール完了
すべてのコンポーネントが正しくインストールされていることを確認した後、ADSSサスペンションクランプ インストールが完了しました。
ADSSケーブルクランプの取り付けのヒント
長期的な信頼性を確保するには、次のインストールのヒントに従ってください。
あらかじめ成形されたロッドは必ず手作業で取り付けてください。
ケーブルジャケットを傷つけたり損傷したりしないようにしてください。
ロッド間の間隔が均等であることを確認します。
クランプが吊り下げポイントの中央にあることを確認する
取り付け後は、ボルト、ナット、コッターピンを再確認してください。
適切に取り付けると、ADSS ケーブルとサスペンション ハードウェアの両方の耐用年数が大幅に向上します。
ヴィルン ADSSサスペンションクランプを選ぶ理由
ヴィルン 電気 株式会社., 株式会社. は、成形ライン継手と光ファイバーケーブルハードウェアを専門とする専門メーカーです。
当社の利点は次のとおりです:
20年以上の製造経験。
世界100か国以上に輸出されています。
電力および通信プロジェクト向けのカスタム ソリューション。
当社の ADSS サスペンション クランプとケーブル フィッティングは、送電線、通信ネットワーク、光ファイバー インフラストラクチャ プロジェクトで広く使用されています。
よくある質問 – ADSSサスペンションクランプ
ADSS サスペンション クランプは何に使用されますか?
ADSS サスペンション クランプは、ADSS 光ファイバー ケーブルを機械的ストレスや環境による損傷から保護しながら、ポールやタワーに ADSS 光ファイバー ケーブルを支えて吊り下げるために使用されます。
ADSS サスペンション クランプとテンション クランプの違いは何ですか?
吊りクランプは、ケーブルを支えるために直線部分または小さなアングルタワーで使用され、張力クランプは、より高い引張荷重に耐えるために行き止まりまたはアングルタワーで使用されます。
ADSS サスペンション クランプは工具なしで取り付けることができますか?
はい。ほとんどの成形済みADSSケーブルクランプは工具なしで取り付けられるように設計されており、ケーブルジャケットの損傷を防ぎます。
どのくらいの期間ADSSサスペンションクランプ最後？
アルミニウム合金と耐腐食性材料で作られた高品質のクランプは、通常、屋外環境で 20 ～ 30 年使用できます。
