成形サスペンションクランプの構造と用途の紹介
送電線や光ファイバー通信ネットワークにおいて、吊りクランプは導体や光ケーブルを支持するために不可欠な線路継手です。電力線ハードウェアに使用される従来の吊りクランプは、一般的にボート型吊りクランプとプレフォーム型吊りクランプの2種類に分けられます。
従来のデザインと比較して、プレフォームサスペンションクランプ 導体と光ケーブルの保護性能が向上します。そのため、現代の電力伝送システムや光ファイバー通信プロジェクトで広く使用されています。

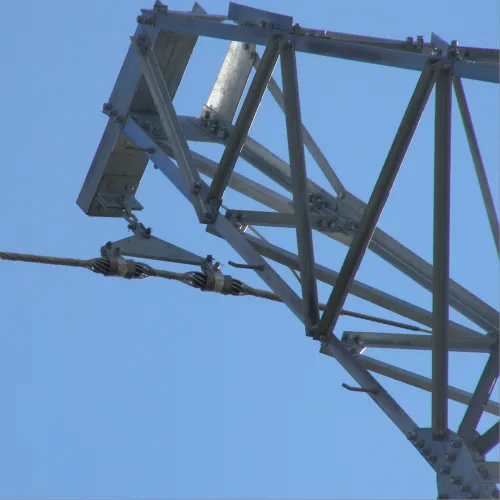

成形吊りクランプは、主に光ケーブルや導体を送電線の鉄塔や電柱に吊り下げて固定するために使用され、ケーブルと鉄塔構造物を接続する重要な金具として機能します。特殊な成形ロッド構造により、ケーブルの吊り下げ点における静的応力を効果的に分散させるとともに、振動低減にも役立ち、風による振動による動的応力を抑制します。これにより、光ケーブルの保護と寿命の延長につながります。
この製品は、ADSSケーブル、OPGWケーブル、各種架空電線に広く使用されています。主に直線鉄塔や小角アングル鉄塔に設置され、送電線の安定した架空維持と長期にわたる安全な運用を実現します。
成形サスペンションクランプのコンポーネント
成形されたサスペンション クランプは、複数の主要コンポーネントで構成されており、各コンポーネントはケーブルを保護し、ライン システムの安定性を維持する上で重要な役割を果たします。
1. アルミクランプハウジングアセンブリ
アルミクランプハウジングは耐腐食性アルミニウム合金製で、安定した化学的特性と優れた大気腐食耐性を備えています。さらに、優れた機械的強度を備え、屋外環境における長期的な構造安定性を確保します。
2. ゴムクランプインサートアセンブリ
ゴムクランプインサートは高性能ゴム材料から製造されており、次のような利点があります。
優れたオゾン耐性
強力な化学腐食耐性
優れた耐候性と耐老化性
高温・低温下でも安定した性能
高い強度と弾力性
低い永久圧縮変形
このコンポーネントは、光ケーブルの外部シースを効果的に保護し、機械的摩耗を軽減します。
3. 溶融亜鉛めっき締結部品
電力線継手に使用される締結部品は、通常、次のような溶融亜鉛メッキ鋼部品です。
ボルト
スプリングワッシャー
平ワッシャー
ナッツ
溶融亜鉛メッキによりこれらの部品の耐食性が向上し、屋外での長期使用に適したものになります。
4. コッターピン
コッターピンは、ファスナーの緩みを防ぎ、構造全体の安全性と信頼性を高めるために使用される標準的な動力ハードウェア コンポーネントです。
5. 成形アーマーロッド
装甲棒は、特定の機械的特性と化学組成に基づいて製造された高強度アルミニウム合金線で作られています。主な特徴は以下のとおりです。
高い引張強度
優れた硬度と弾力性
優れた耐腐食性能
過酷な環境条件下での長期耐久性
アーマーロッドはケーブルとクランプ間の接触面積を増やし、局所的なストレスを軽減します。
6. 外側のプレフォームロッド
外側の成形ロッドは、アーマーロッドと同じ素材で作られています。ケーブルの固定性と安定性をさらに高めるとともに、機械的応力をより均等に分散させます。
7. 電力線接続ハードウェア
サスペンションクランプ さまざまなハードウェア継手を使用してタワーまたはポールに接続されます。一般的には次のようなものがあります。
Uシャックル
Uボルト
UB型クレビスプレート
ZH型シャックル
これらの継手は連携して動作し、光ケーブルとタワー構造間の安全な接続を確保します。
ダブルサスペンションクランプ構成
一部のエンジニアリングアプリケーションでは、ダブルサスペンションクランプ構造が採用されています。標準的な構成には、通常、以下が含まれます。
成形された装甲棒
外側の成形ロッド
2つのサスペンションヘッド
PS型クレビスプレート2枚
ダブルサスペンションリンクプレート
Uシャックル
Uボルト
特定のライン設計要件に応じて、一部の接続コンポーネントをカスタマイズしたり、オプションで構成したりすることもできます。
