架空送電線システムでは、導体は長期運用中にさまざまな外部要因にさらされます。導体を保護し、送電線の長期安定性を向上させるために、成形済み装甲棒 これらは通常、電力工学プロジェクトにおける重要な箇所に設置されます。導体をらせん状の構造で覆うことで、これらの装甲棒は機械的応力を効果的に分散し、摩擦や摩耗を最小限に抑え、振動による損傷を軽減します。
サスペンションクランプ

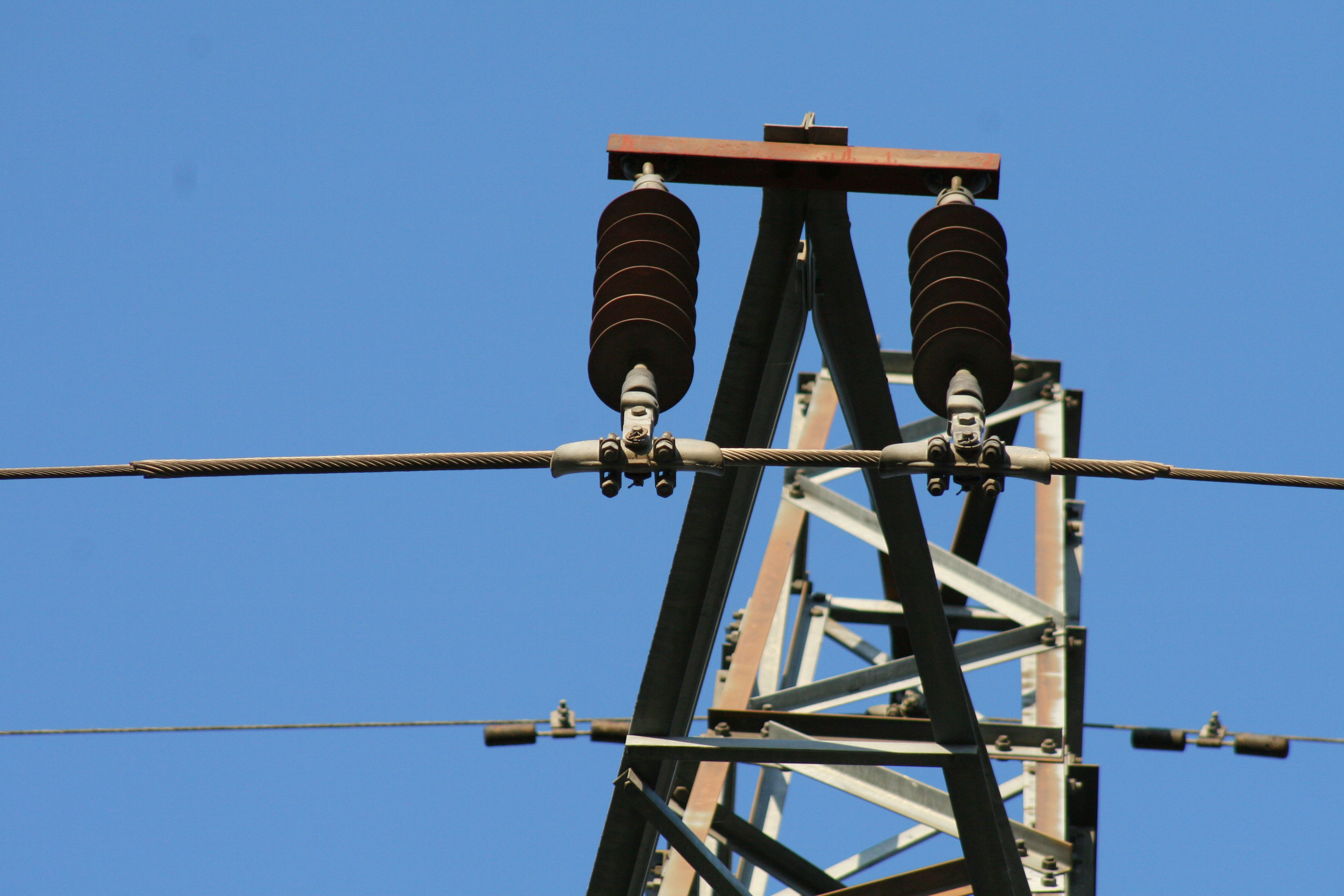

サスペンションクランプは、送電線において最も一般的な導体固定構造の一つであり、その主な機能は、送電鉄塔のクロスアームから導体を吊り下げることです。この接合部では、導体は長期間にわたりクランプと接触した状態が続きます。風圧や温度変化によって導体がわずかに動くと、接触面で持続的な摩擦が生じる可能性があります。保護対策を講じなければ、導体表面のアルミニウム層は徐々に摩耗していきます。サスペンションクランプの位置に成形済みアーマーロッドを設置することで、導体とクランプの間に保護緩衝層が形成され、摩擦が低減され、摩耗のリスクを最小限に抑えることができます。
ストレインクランプ
ストレインクランプは通常、送電線の端子または角度位置に設置され、導体の大きな張力に耐える役割を果たします。これらの場所では高い機械的負荷がかかるため、導体は応力集中を起こしやすくなります。効果的な保護対策を講じなければ、導体は長時間の機械的ストレスによって疲労損傷を受ける可能性があります。成形済み装甲棒張力クランプ付近では、導体の耐荷重面積が拡大し、それによって機械的応力が分散され、導体の損傷の可能性が低減される。
導体スプライス
送電線によっては、建設や保守の都合上、導体接続部が存在する場合があります。導体接続部は、送電線の中でも特に脆弱な部分です。接続部周辺が振動や摩擦を受けると、接続点の安定性が損なわれる可能性があります。そのため、導体接続部付近に成形済みアーマーロッドを設置することで、導体全体の構造安定性を効果的に向上させると同時に、接続部への振動の影響を軽減することができます。
長スパン線路セクション
河川、渓谷、高速道路など、困難な地形を横断する送電線は、しばしば著しく長いスパンを持つことになります。このような地域では、導体はより強い風圧にさらされるため、振動の問題が特に深刻になります。このような高振動ゾーンにアーマーロッドを設置することで、風による振動で発生する疲労損傷を効果的に軽減し、送電線の運用信頼性を向上させることができます。プレフォームドアーマーロッドはコンパクトなサイズながら、送電線の保護において重要な役割を果たします。
サスペンションクランプ、テンションクランプ、導体接続部、長スパン区間など、重要な箇所にアーマーロッドを戦略的に設置することで、導体の摩耗を効果的に最小限に抑え、機械的応力を分散させ、振動による損傷のリスクを低減することが可能です。
電力工学プロジェクトにおいて、成形済み装甲棒の設置場所を適切に選定することは、送電線の運用安全性を向上させるだけでなく、長期的なメンテナンスコストの削減にも役立ちます。
